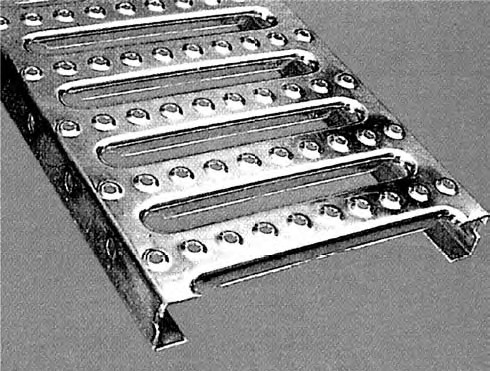

ППН ТИПА «ТРАП»

ППН типа «Трап»


Тип настила ТРАП
Материал Толщина в мм
Сталь черная или оцинкованная 1,5/2,0/2,5
Нержавеющая сталь 1,5/2,0
Алюминий 2,0/2,5/3,0
Оцинковка изделий соответствует: DIN 50976 (EN ISO 1461), ГОСТ 9.307-89РФ

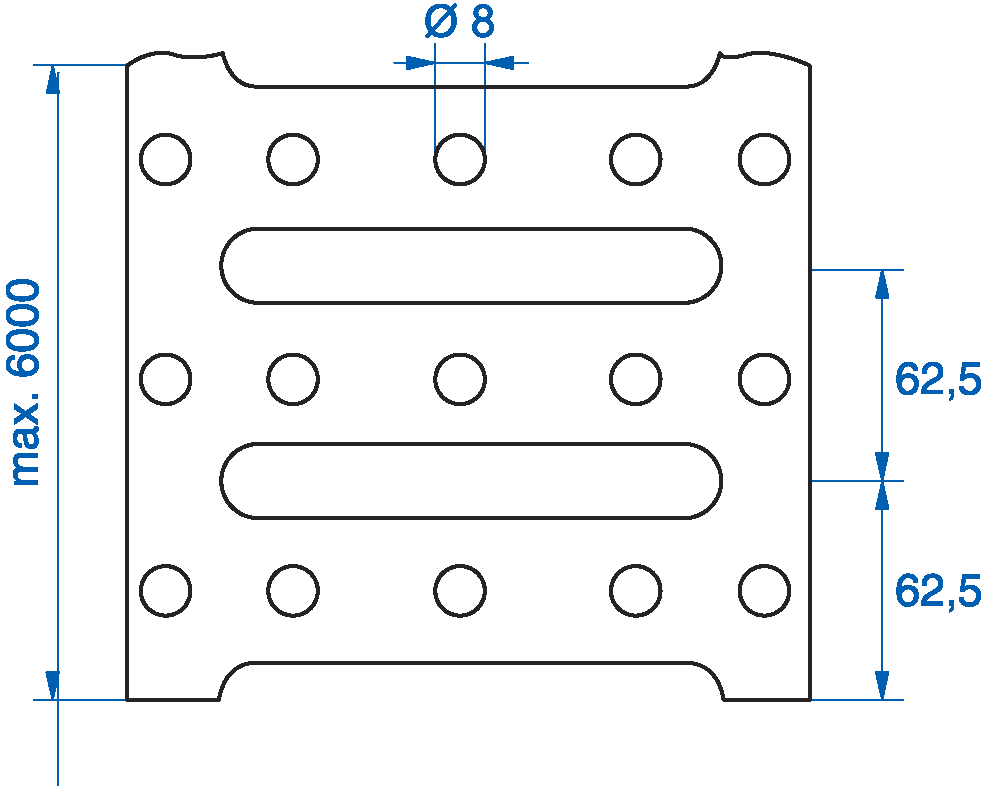

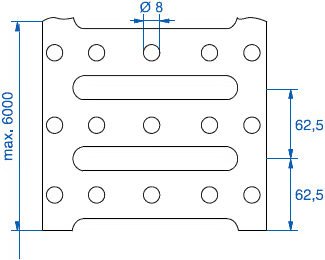

Размер Размер, мм
Сталь Нержавеющая Алюминий
Макс. длина 6000 3000 6000
Ширина 150/200/250/300
Высота настила (ориентировочная) 40/50/75

Коэффициент пересчета нагрузки в зависимости от материала

Для пересчета нагрузки табличные данные необходимо умножить на соответствующий коэффициент

Применяемый материал Величина нагрузки Величина прогиба
08Х18Н10 0,83 0.95
10Х17Н13М2Т 0.89 0.95
АМГЗ 0.76 2.94
Вес погонного метра ППН типа «Трап» в кг
Высота, мм. 40   50   75
Ширина, мм 150 200 250 300   150 200 250 300   150 200 250 300
Толщина, мм Оцинкованная сталь
1,5 2,9 3,4 4,0 4,0   3,2 3,7 4,3 4,8   3,8 4,4 5,0 5,5
2 3,8 4,5 5,3 6,0   4,2 4,9 5,7 6,4   5,0 5,8 6,6 7,3
2,5 4,8 5,6 6,6 7,5   5,3 6,1 7,0 8,0   6,3 7,3 8,6 9,2
Толщина, мм Нержавеющая сталь
1,5 2,7 3,2 3,7 4,2   3,0 3,5 4,0 4,5   3,5 4,1 4,6 5,1
Толщина, мм Алюминий АМГ-3
2 1,2 1,5 1,7 1,9   1,4 1,7 1,9 2,1   1,6 1,9 2,1 2,3
2,5 1,6 1,8 2,1 2,4   1,7 2,0 2,3 2,6   2,0 2,4 2,6 2,9
3 1,9 2,2 2,6 2,9   2,0 2,4 2,7 3,1   2,4 2,8 3,2 3,5
Таблица нагрузок ППН типа «Трап» высотой 40 мм
Толщина используемого материала, мм Ширина настила, мм Расстояние между опорами L = пролёт между несущими элементами, мм
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
Fv = однородно распределённая нагрузка в кг/м2
1,5 150 5495 3816 2804 2147 1696 1374 1374 954 813 701 611 537 475 407 346 297 257 223 195 172 152 135 121 108 97 88
200 4122 2862 2103 1610 1272 1030 1030 716 610 526 458 403 357 306 260 223 192 167 147 129 114 110 91 81 73 66
250 3297 2290 1682 1288 1018 824 824 572 488 421 366 322 285 245 208 178 154 134 117 103 91 81 72 65 58 53
300 2748 1908 1402 1073 848 687 687 477 407 351 305 268 238 204 173 149 128 112 98 86 76 68 60 54 49 44
2 150 6989 4853 3566 2730 2157 1747 1747 1213 1034 891 777 683 605 520 442 379 327 285 249 219 194 173 154 138 124 112
200 5242 3640 2674 2047 1618 1310 1310 910 775 669 582 512 453 390 332 284 246 214 187 165 146 129 116 104 93 884
250 4193 2912 2139 1638 1294 1048 1048 728 620 535 466 410 363 312 265 227 196 171 150 132 116 104 92 83 75 67
300 3494 2427 1783 1365 1079 874 874 607 517 446 388 341 302 260 221 190 164 142 125 110 97 86 77 69 62 56
2,5 150 8363 5807 4267 3267 2581 2091 2091 1452 1237 1067 929 817 723 623 530 454 392 314 299 263 233 207 185 166 149 135
200 6272 4356 3200 2450 1936 1568 1568 1089 928 800 697 613 543 467 397 341 294 256 224 197 174 155 139 124 112 101
250 5018 3484 2560 1960 1549 1254 1254 871 742 640 558 490 434 374 318 273 236 205 179 158 140 124 111 99 89 81
300 4181 2904 2133 1633 1291 1045 1045 726 619 533 465 408 362 312 265 227 196 171 149 131 116 103 92 83 75 67
fv = прогиб настила в см при распределённой нагрузке Fv
1,5/2,0/2,5 120-300 0,07 0,1 0,14 0,19 0,23 0,29 0,35 0,42 0,49 0,57 0,65 0,74 0,84 0,9 0,95 1,0 1,05 1,1 1,15 1,2 1,25 1,3 1,35 1,4 1,45 1,5
Fp = сосредоточенная нагрузка на площади 200x200 мм в кг
1,5 150-300 258 206 172 147 129 115 103 94 86 79 74 69 64 61 57 54 51 46 42 39 36 33 31 28 27 25
2,0 150-300 328 262 218 187 164 146 131 119 109 101 94 87 82 77 73 69 65 59 54 50 46 42 39 36 34 32
2,5 150-300 392 314 261 224 196 174 157 143 131 121 112 105 98 92 87 83 78 71 65 59 55 51 47 44 41 38
fp = прогиб настила в см при сосредоточенной нагрузке Fp
1,5/2,0/2,5 150-300 0,07 0,09 0,13 0,16 0,21 0,25 0,3 0,36 0,42 0,48 0,55 0,63 0,71 0,79 0,88 0,97 1,05 1,1 1,15 1,2 1,25 1,3 1,35 1,4 1,45 1,5
Таблица нагрузок ППН типа «Трап» высотой 50 мм
Толщина используемого материала, мм Ширина настила, мм Расстояние между опорами L = пролёт между несущими элементами, мм
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
Fv = однородно распределённая нагрузка в кг/м2
1,5 150 7765 5393 3962 3033 2397 1941 1604 1348 1149 991 863 758 672 599 538 485 440 388 339 299 264 235 210 188 169 153
200 5824 4044 2971 2275 1798 1456 1203 1011 862 743 647 569 504 449 403 364 330 291 255 224 198 176 157 141 127 115
250 4659 3236 2377 1820 1438 1165 963 809 689 594 518 455 403 360 323 291 264 233 204 179 159 141 126 113 102 92
300 3883 2696 1981 1517 1198 971 802 674 574 495 431 379 336 300 269 243 220 194 170 149 132 118 105 94 85 76
2 150 9975 6927 5090 3897 3079 2494 2061 1732 1476 1272 1108 974 863 770 691 624 566 498 436 383 339 302 269 242 217 196
200 7482 5196 3817 2922 2309 1870 1546 1299 1107 954 831 731 647 577 518 468 424 373 327 288 254 226 202 181 163 147
250 5985 4156 3054 2338 1847 1496 1237 1039 885 763 665 585 518 462 415 374 339 299 261 230 204 181 162 145 130 118
300 4988 3464 2545 1948 1539 1247 1031 866 738 636 554 487 432 385 345 312 283 249 218 192 170 151 135 121 109 98
2,5 150 12070 8379 6156 4713 3724 3017 2493 2095 1785 1539 1341 1178 1044 931 836 754 684 600 525 462 409 363 325 291 262 237
200 9050 6284 4617 3535 2793 2262 1870 1571 1339 1154 1006 884 783 698 627 566 513 450 934 347 307 273 243 218 196 177
250 7240 5028 3694 2828 2234 1810 1496 1257 1071 923 804 707 626 559 501 453 410 360 315 277 245 218 195 175 157 142
300 6033 4190 3078 2357 1862 1508 1247 1047 893 770 670 589 522 466 418 377 342 300 263 231 204 182 162 146 131 118
fv = прогиб настила в см при распределённой нагрузке Fv
1,5/2,0/2,5 120-300 0,06 0,08 0,12 0,15 0,19 0,24 0,28 0,34 0,4 0,46 0,53 0,6 0,68 0,76 0,85 0,94 1,04 1,1 1,15 1,2 1,25 1,3 1,35 1,4 1,45 1,5
Fp = сосредоточенная нагрузка на площади 200x200 мм в кг
1,5 150-300 364 291 234 208 182 162 146 132 121 112 104 97 91 86 81 77 73 69 66 63 61 57 53 50 46 43
2,0 150-300 468 374 312 267 234 208 187 170 156 144 134 125 117 110 104 98 94 89 85 81 78 74 68 64 59 55
2,5 150-300 566 453 377 323 283 251 226 206 189 174 162 151 141 133 126 119 113 108 103 98 94 89 82 77 71 67
fp = прогиб настила в см при сосредоточенной нагрузке Fp
1,5/2,0/2,5 150-300 0,05 0,08 0,1 0,13 0,17 0,21 0,25 0,29 0,34 0,39 0,45 0,51 0,57 0,64 0,71 0,79 0,87 0,95 1,04 1,13 1,22 1,3 1,35 1,4 1,45 1,5
Таблица нагрузок ППН типа «Трап» высотой 75 мм
Толщина используемого материала, мм Ширина настила, мм Расстояние между опорами L = пролёт между несущими элементами, мм
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
Fv = однородно распределённая нагрузка в кг/м2
1,5 150 14930 10370 7619 5833 4609 3733 3085 2593 2209 1905 1659 1458 1292 1152 1034 933 847 771 706 648 597 552 512 476 444 415
200 11200 7778 5714 4375 3457 2800 2314 1944 1657 1429 1244 1094 969 864 776 700 635 579 529 486 448 414 384 357 333 311
250 8960 6222 4571 3500 2765 2240 1851 1556 1325 1143 996 875 775 691 621 560 508 463 423 389 358 331 307 286 266 249
300 7467 5185 3810 2917 2305 1867 1543 1296 1105 952 830 729 646 576 517 467 423 386 353 324 299 876 256 238 222 207
2 150 19200 13400 9844 7537 5955 4823 3986 3350 2854 2461 2144 1884 1669 1489 1336 1200 1094 997 912 837 772 714 622 615 574 536
200 14470 10050 7383 5653 4466 3618 2990 2512 2141 1846 1608 1413 1252 1117 1002 904 820 747 684 628 579 535 496 461 430 402
250 11580 8039 5906 4522 3573 2894 2392 2010 1712 1477 1286 1131 1001 893 802 724 656 598 547 502 463 428 397 369 344 322
300 6947 6699 4922 3768 2977 2412 1993 1675 1427 1230 1072 942 835 744 668 603 547 498 456 419 386 357 331 308 287 268
2,5 150 23530 16340 12010 9193 7264 5884 4863 4086 3481 3002 2615 2298 2036 1816 1630 1471 1334 1216 1112 1021 941 870 807 751 700 654
200 17650 12260 9006 6895 5448 4413 3647 3064 2611 2251 1961 1724 1527 1362 1222 1111 1001 912 834 766 706 653 605 563 525 490
250 14120 9806 7205 5516 4358 3530 2918 2452 2089 1801 1569 1379 1222 1090 978 883 801 729 667 613 565 522 484 450 420 392
300 11770 8172 6004 4597 3632 2942 2431 2043 1741 1501 1307 1149 1018 908 815 736 667 608 556 511 471 435 404 376 350 327
fv = прогиб настила в см при распределённой нагрузке Fv
1,5/2,0/2,5 120-300 0,04 0,06 0,08 0,1 0,13 0,16 0,2 0,24 0,28 0,32 0,37 0,42 0,47 0,53 0,59 0,65 0,72 0,79 0,86 0,94 1,02 1,1 1,19 1,28 1,37 1,47
Fp = сосредоточенная нагрузка на площади 200x200 мм в кг
1,5 150-300 700 560 467 400 350 311 280 255 233 215 200 187 175 165 156 147 140 133 127 122 117 112 108 104 100 97
2,0 150-300 904 724 603 517 452 402 362 329 302 278 258 241 226 213 201 190 181 172 164 157 151 145 139 134 129 125
2,5 150-300 1103 883 736 630 552 490 441 401 368 339 315 294 276 260 245 232 221 210 201 192 184 177 170 163 158 152
fp = прогиб настила в см при сосредоточенной нагрузке Fp
1,5/2,0/2,5 150-300 0,04 0,05 0,07 0,09 0,12 0,14 0,17 0,2 0,24 0,27 0,31 0,35 0,4 0,45 0,49 0,55 0,6 0,66 0,72 0,78 0,85 0,92 0,99 1,06 1,13 1,21
