Допуски на отклонение от размера сварного настила SP

Допуски на отклонения от размеров сварного настила SP и прессованного настила P
(выдержки из СТО 23083253-002-2008 и СТО 23083253-003-2008)

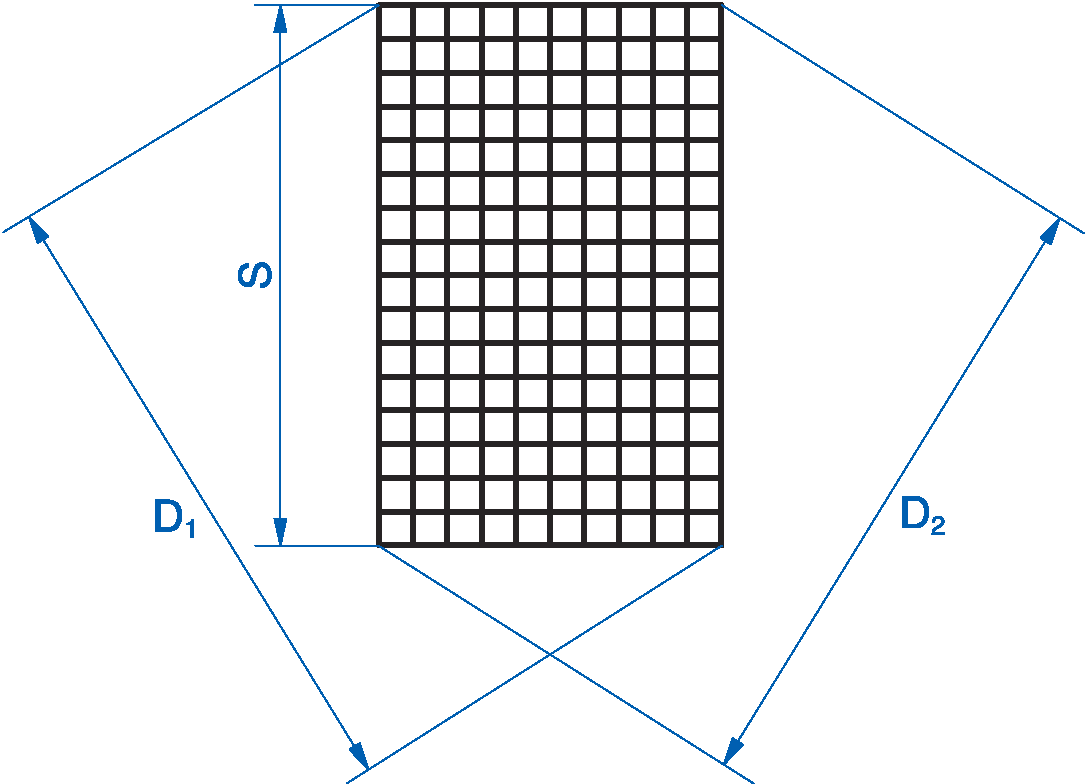

Мах. разность между диагоналями:
D1 - D2 равна 0,012 х S (max. длина стороны)

Допуски на отклонения от размеров (справочные значения)
Отклонение от плоскости в пределах настила

Отклонение максимум 5 мм для решеток ~ 300 х 300 мм -максимум 2 мм

Отклонение по длине и ширине:
c; f = max. + 0 mm. до - 4 мм.

Допуск шага ячейки:
g = max. ±1,5 мм.

Допуск шага ячейки:
d = max. ± 4 мм. (при измерении более 10 шагов).

Технологический вырез
h; i = max. +8 мм. / -0 мм.

Допуски на отклонения от размеров сварного настила SP
(выдержки из СТО 23083253-002-2008)

Предельный выступ связующего прутка

k max. = 0,5 мм.

Отклонение несущих полос от вертикали

р max. = 0,1 х Н, но не больше 3 мм.

Максимальное выступание связующих прутков над несущими полосами

q max. = 1,5 мм.

Максимальное выступание обрамляющей полосы

s max. = 1,0 мм.

Максимальное занижение обрамляющей полосы

г max. = 1,0 мм.

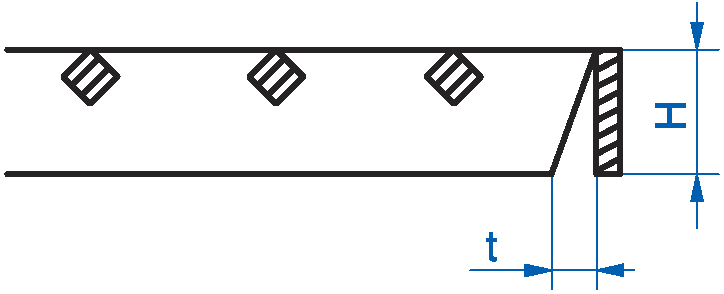

Косой срез несущих полос относительно связующих прутков

tmax. = ±0,1xH, но не больше 3 мм.

Предельные отклонения несущей полосы - выпуклость

xt max. = 1/150 от длины несущей полосы;
при длине несущей полосы < 450 мм - не больше 3 мм.

Предельные отклонения несущей полосы - вогнутость

ot max. = 1/200 от длины несущей полосы;
при длине несущей полосы < 600 мм - не больше 3 мм.

Предельные отклонения связующих прутков - выпуклость

xq max. = 1/150 от длины связующего прутка;
при длине связующего прутка < 450 мм - не больше 3 мм..

Предельные отклонения связующих прутков - вогнутость

oq max. = 1/200 от длины связующего прутка;
при длине связующего прутка < 450 мм - не больше 3 мм.
