Допуски на отклонения от размеров просечно-профилированных настилов

Допуски на отклонения от размера просечно-профилированного настила

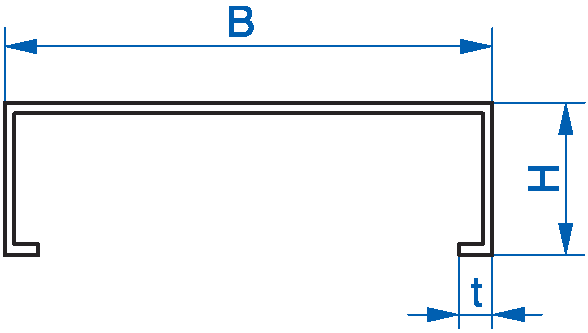

Ширина В = + 2,0 мм; - 2,0 мм;
Высота Н = + 1,5 мм; - 1,5 мм;
Окантовка t = min. 10 мм

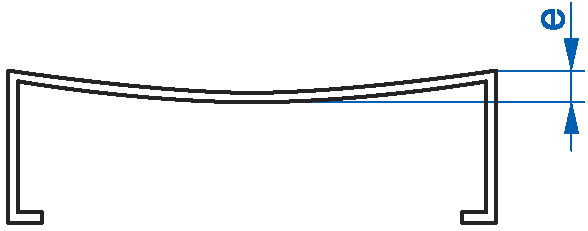

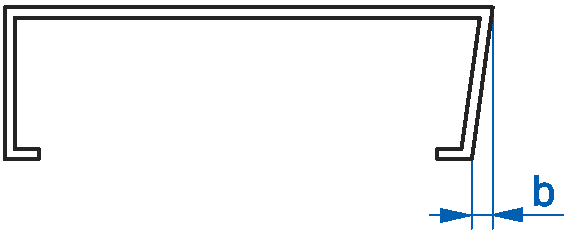

Скос внутрь b = 0,05 х НПрогиб е = 0,015 х В

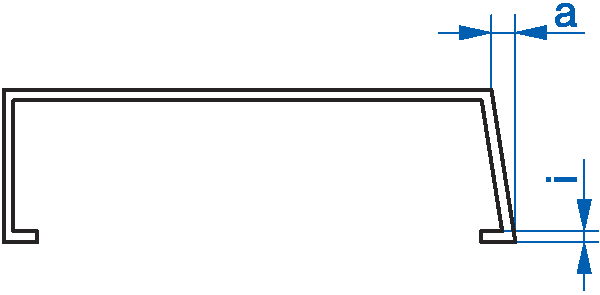

Скос наружу а = 0,05 х Н;
Окантовка i = max. 2,5 мм

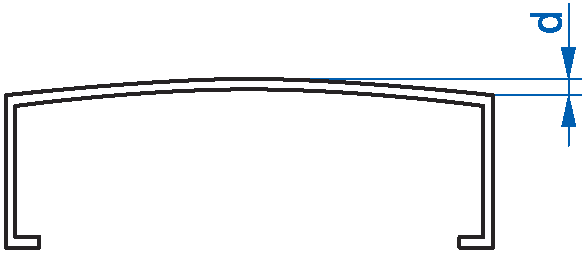

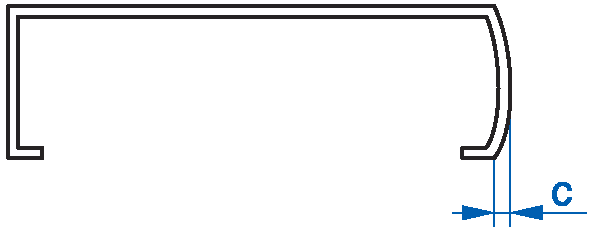

Выгиб с =0,05 х НВыгиб по ширине d
d = 0,015xB

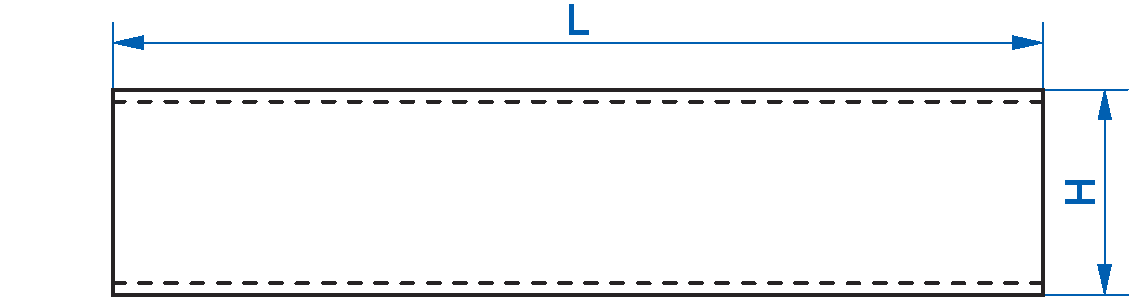

Длина

L = + 2,0 мм; - 4,0 мм

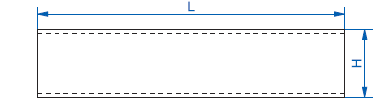

Высота

Н= + 2,0 мм; - 4,0 мм

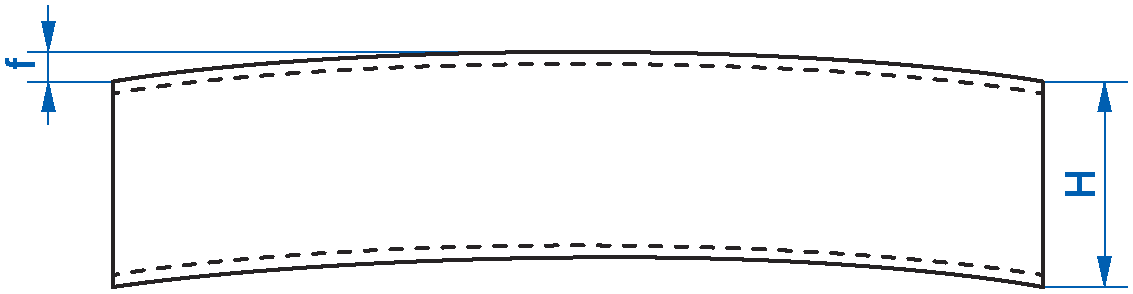

Выгиб по длине

Lf = 0,004 х L

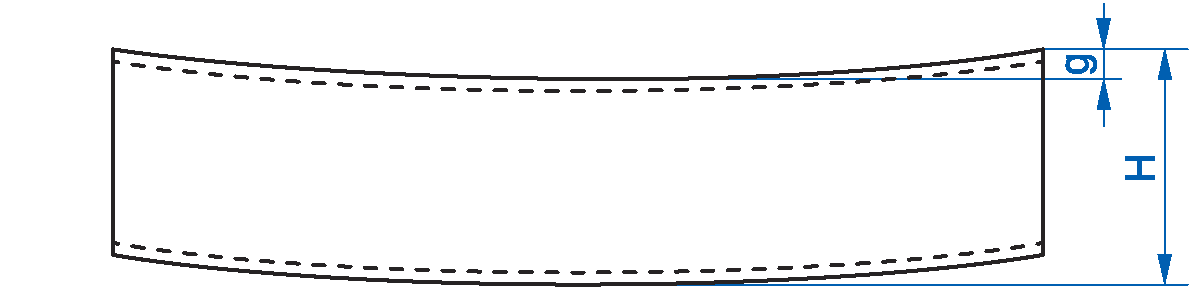

Прогиб по длине

Lg = 0,002 х L

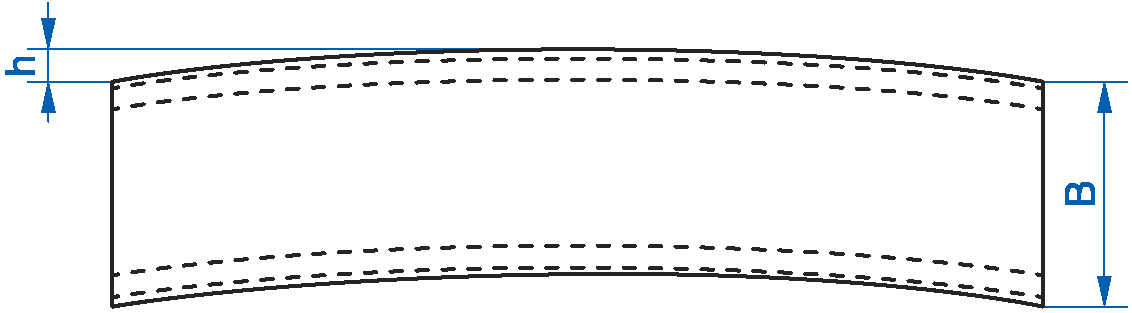

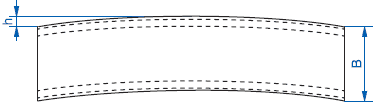

Боковое отклонение по горизонтали

h = 0,002 х L

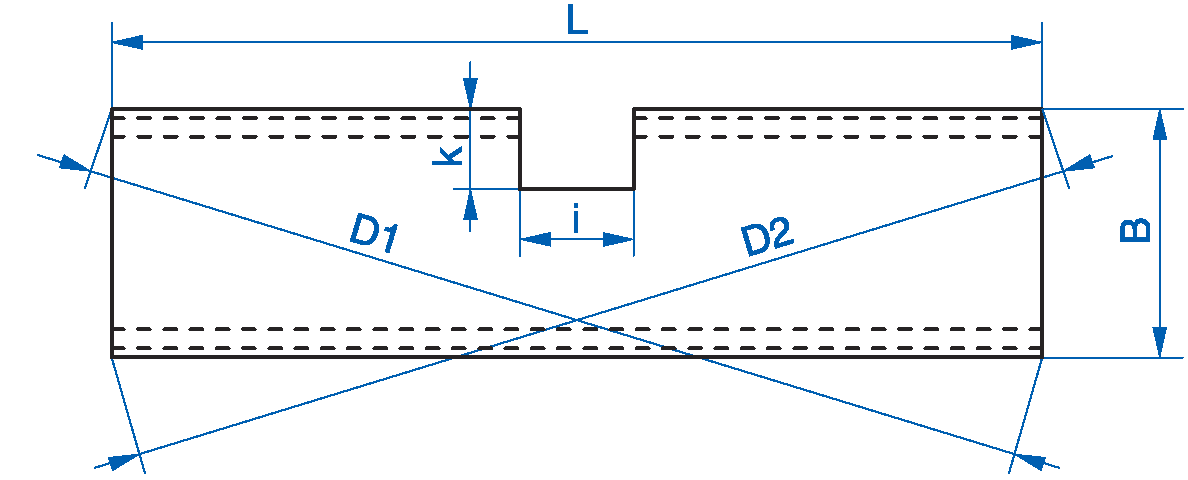

Диагональное отклонение

D1 - D2 max. 0,005 х L

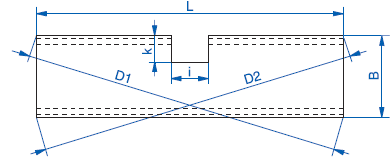

Технологический вырез

i; k = + 8,0 мм; - 0,0 мм.
