Описание сварного настила SP

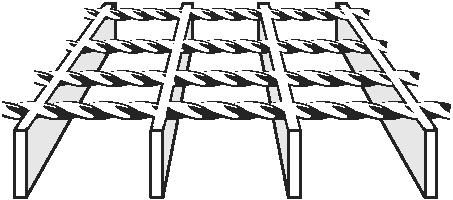

РЕШЕТЧАТЫЙ НАСТИЛ

СВАРНОЙ НАСТИЛ SP

Настил решетчатый сварной SP предназначается для применения в качестве конструкционных элементов площадок технического обслуживания, напольных решеток, производственных полов, проходных мостков, эстакад, стальных конструкций в производственных зданиях и сооружениях различных отраслей промышленности, гражданском строительстве эксплуатируемых в различных климатических зонах в соответствии с СП 131.13330.2012 при воздействии неагрессивных и малоагрессивных сред для настилов из черной и оцинкованной стали, а для настилов из нержавеющих сталей в соответствии с маркой по СП 28.13330.2012.

Настил производится по СТО 23083253-002-2017. По желанию Заказчика сварной настил может быть изготовлен по DIN 24537 или другим техническим нормативам.

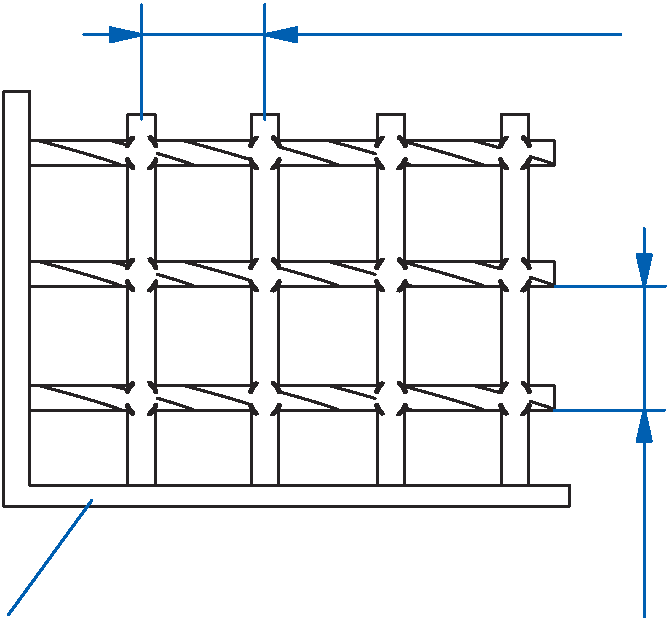

шаг несущей полосы
обрамление шаг связующего прутка
стандартный шаг несущих полос
рифлёный пруток круглый или квадратный

Термины и определения.

Шаг несущей полосы – расстояние в мм между несущими полосами по их оси

Шаг связующего прутка – расстояние в мм между связующими прутками по их оси

Ячейка – пространство, ограниченное в плане несущими полосами и связующими прутками

Размер ячейки – имеет два измерения по осям несущей полосы (t1) и осям связующих прутков (q1), а также по внутренним граням несущей полосы (Т) и внутренним граням связующих прутков (Q1)

При размещении заказа используется размер ячейки по осям несущей полосы и связующих прутков.

См. "Рекомендации по применеию решетчатого настила"

Типы и размеры.

  Максимальные размеры настила по несущей полосе 6100 мм, по связующему прутку 1000 мм.

  В качестве несущей полосы используется резаная полоса из рулонной стали следующих размеров (высота х толщина, мм): 20х2, 20х3, 25х2, 25х3, 25х4, 25х5, 30х2, 30х3, 30х4, 30х5, 35х4, 35х5, 40х2, 40х3, 40х4, 40х5, 50х3, 50х4, 50х5, 50х6, 60х4, 60х5.

  Основная высота полос 25, 30, 40, 50 мм.

Для условий, где имеется повышенная опасность скольжения от снега, льда, смазок и влаги, сварной решётчатый настил может быть выполнен с зубьями противоскольжения на несущей полосе. По согласованию с заказчиком настил может быть изготовлен с иными размерами и формами зубьев противоскольжения.



Виды и обозначение зубьев противоскольжения.





Связующий пруток может быть четырех разновидностей:

- круглый с гладкой поверхностью диаметром от 4,5 до 6,5 мм;

- круглый с насечкой диаметром от 4,5 до 6,5 мм;

- квадратный скрученный размером от 4,5 до 6,5 мм;

- периодического профиля диаметром от 4,5 до 6,5 мм.

Основной вид связующего прутка – квадратный скрученный

 Диаметр связующего прутка выбирается производителем в зависимости от размера несущей полосы.

 Длина связующего прутка от 100 до 1000 мм.

По договорённости с Заказчиком, с помощью сваривания, возможно изготовление настилов с размером по связующему прутку до 1500 мм. При этом, размер свариваемых частей настила по несущей полосе не может быть менее ??? мм.

 Шаг несущей полосы может быть 15, 22, 25, 30, 33, 34, 38, 41, 50, 62 и 66 мм.

 Основной размер шага несущей полосы 34 мм.

 Шаг связующего прутка может быть 19, 24, 38, 50, 76, 100 и 132 мм.

 Основной размер шага связующего прутка 38, 50, 76 и 100 мм.

 Возможные сочетания по шагу несущих полос и связующего прутка и теоретический вес 1 м2 настила с оцинкованным покрытием приведены в таблице «Производственная программа»

ТИПЫ ОБРАМЛЕНИЯ СВАРНОГО НАСТИЛА SP:



ТИП А

Стандартный тип обрамления. Высота обрамления равна

высоте несущей полосы. Настил обрамляется

по периметру.



ТИП В

Высота обрамления ниже на 5 мм высоты несущей

полосы. Обрамляются торцы полос.







ТИП D

Обрамляются торцы полос. Используется в качестве за-

щитного ребра на площадках технического обслуживания.





ТИП Е

Обрамляются торцы полос. Используют в случаях, если

высота несущей полосы ниже высоты опорного профиля
