Типы крепления просечно-профилированных настилов

Типы крепления просечно-профилированного настила

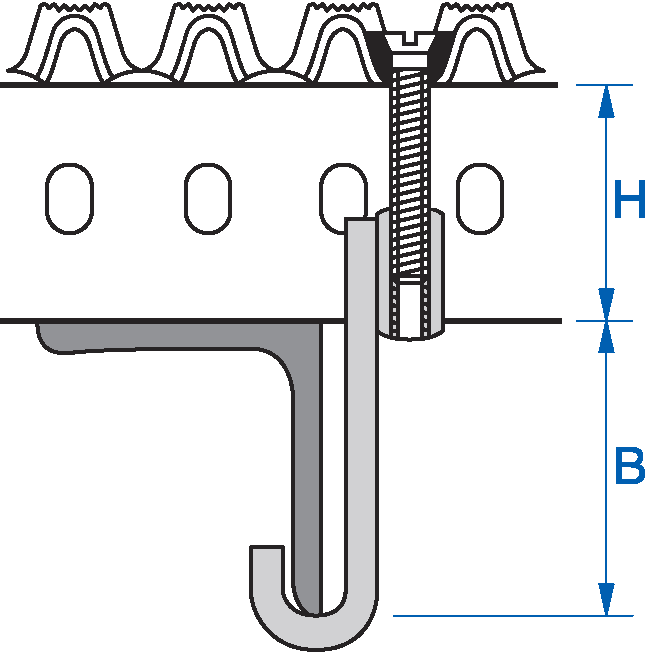

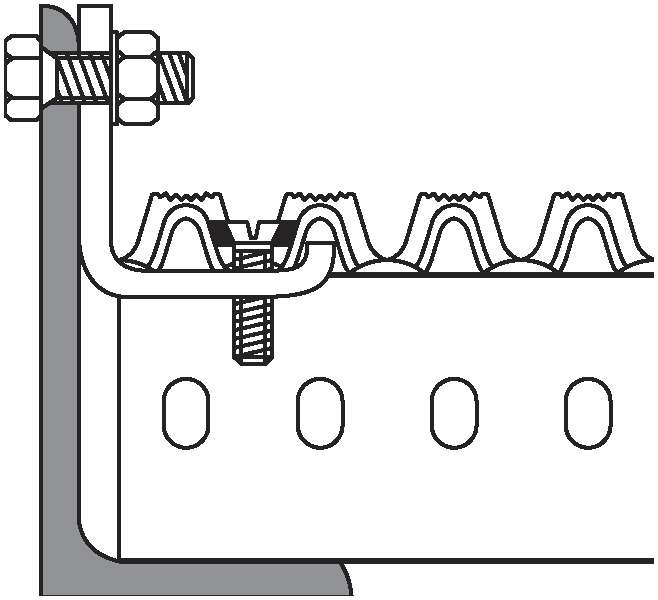

Крепежный крюк

Для заказа необходимо указать отмеченные размеры.

Поддерживающий зажим

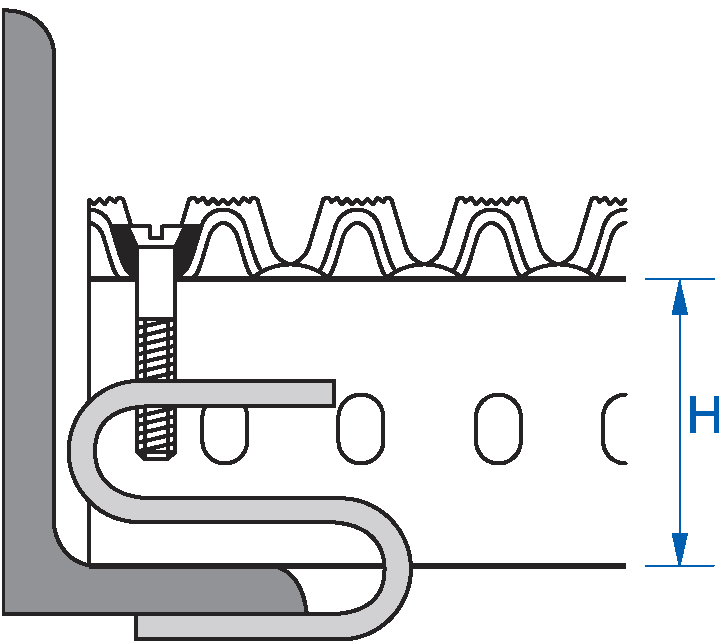

S-образная скоба

Для заказа указывается высота настила.

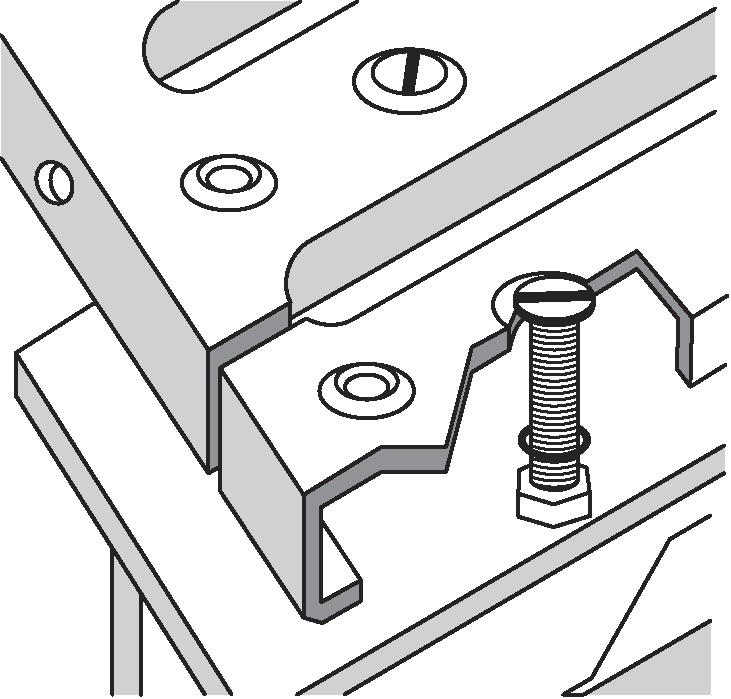

Крепление саморезом через имеющиеся отверстия

Для настилов типа «Трап», «Круглый», «Оффшор». Овальная

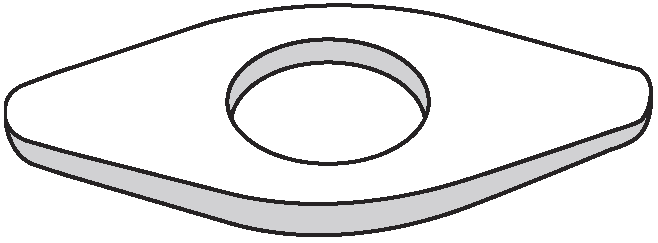

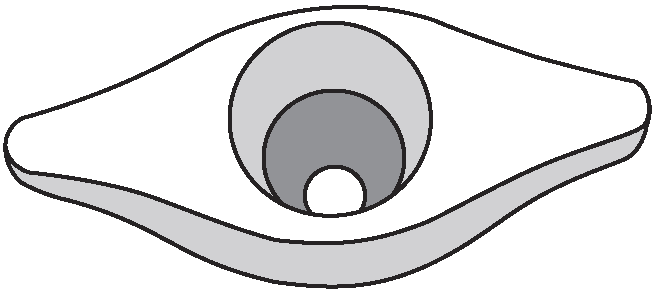

Овальная шайба

Изготавливается из черной и оцинкованной стали или пластика.

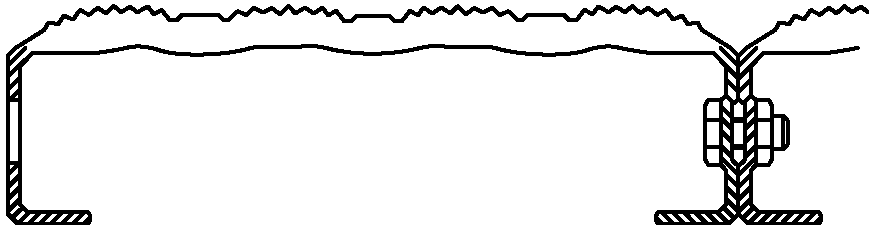

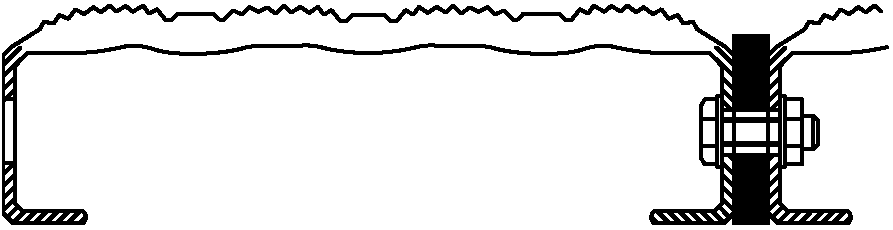

Настил соединяется в единую поверхность по ширине с помощью болтов с использованием прокладки или без нее.

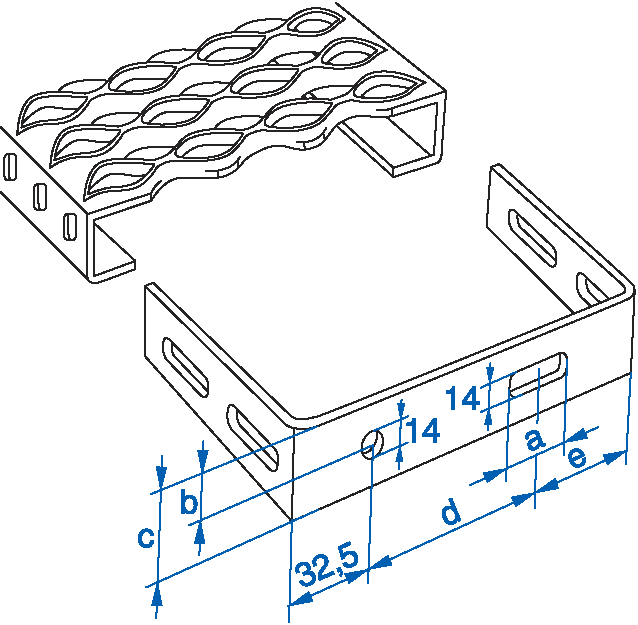

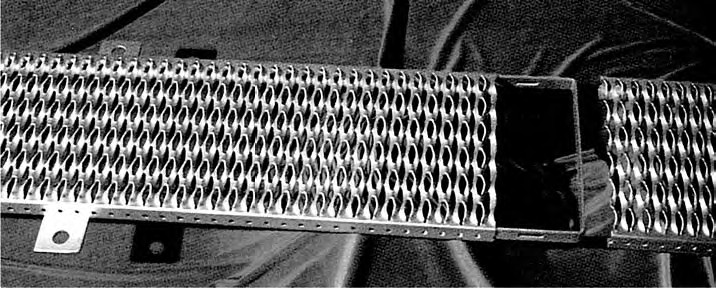

Для соединения настила по длине применяется сборочный уголок.

Сборочный уголок предназначен для крепления настила и ступеней из него к опорной конструкции. Он может быть приварен к настилу или прикреплен винтами с возможностью подгонки по месту.

ширина настила, мм ширина сборочного уголка, мм а b с d е
180 175 20 17,50 35 90 55
45
70
240 235 20 17,50 35 120 85
45
70
300 295 20 17,50 35 180 85
45
70
